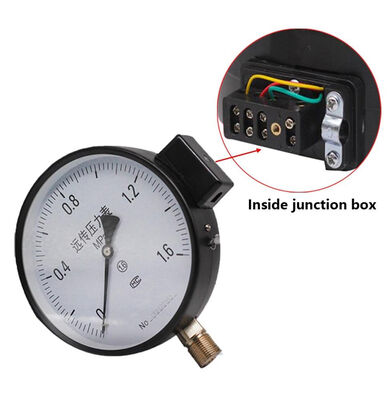

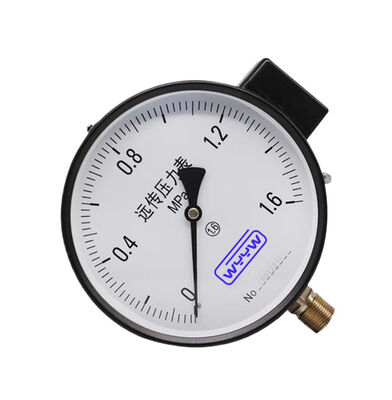

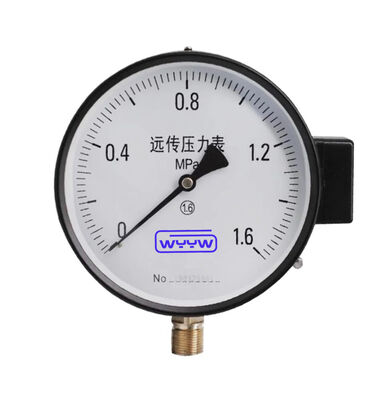

Wat is een manometer met afstandsbediening?
Een manometer met afstandsuitlezing, vaak een manometer op afstand of transmissiemeter op afstand genoemd, is een essentieel instrument voor moderne industriële bewakings- en controlesystemen. In tegenstelling tot traditionele lokale meetklokken zet het de fysieke drukmeting om in een gestandaardiseerd elektrisch signaal (zoals 4-20mA of 0-10V DC) of een digitaal signaal (zoals RS485). Dit signaal kan over lange afstanden naar een centrale locatie worden verzonden, zoals een PLC (Programmable Logic Controller), SCADA-systeem of controlekamerdisplay, waardoor realtime monitoring, datalogging, procesautomatisering en alarmen mogelijk zijn zonder dat er fysiek personeel op het meetpunt aanwezig hoeft te zijn.
Waarom kiezen voor onze externe manometers?
Onze meters overbruggen de kloof tussen robuuste mechanische metingen en moderne digitale controle en bieden betrouwbaarheid waar dat het belangrijkst is.
- Dubbele functionaliteit:Een duidelijke lokale analoge wijzerplaat voor verificatie ter plaatse plus een continue signaaluitvoer op afstand.
- Industriestandaard uitgangen:Compatibel met alle belangrijke besturingssystemen via 4-20mA (2-draads), 0-5/10V, RS485 Modbus en meer.
- Uitzonderlijke duurzaamheid:Gebouwd met roestvrijstalen behuizingen, lenzen van veiligheidsglas en sensorelementen van industriële kwaliteit (Bourdon-buis of diafragma) om bestand te zijn tegen zware omstandigheden, inclusief trillingen en pulsaties.
- Hoge nauwkeurigheid:Zorg voor nauwkeurige controle en monitoring met typische nauwkeurigheid van ±0,5% tot ±1,0% van de volledige schaal.
- Eenvoudige integratie:Ontworpen voor eenvoudige installatie en bedrading, zodat uw systeem snel online is.
Belangrijkste kenmerken en technische specificaties
Ons assortiment externe manometers is ontworpen voor prestaties in verschillende toepassingen.
| Functie | Specificatie / Beschrijving |
|---|
| Metingstype | Manometerdruk, absolute druk of samengestelde druk |

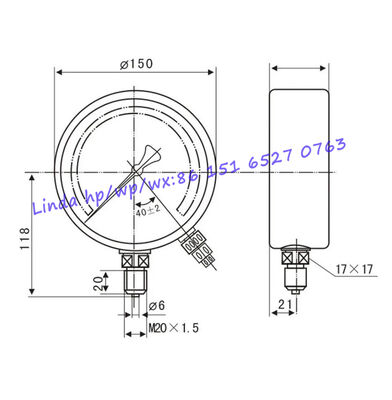

| Lokale weergave | 4" of 6" analoge wijzerplaat (100 mm of 150 mm) |
| Signaaluitvoer op afstand | 4-20mA (2-draads), 0-5V, 0-10V, RS485 met Modbus RTU |
| Drukbereiken | Van vacuüm (0 tot -1 bar) tot hoge druk (0 tot 1000 bar/15.000 psi) |
| Nauwkeurigheidsklasse | 0,5% FS, 1,0% FS (standaard) |
| Procesverbinding | 1/4" NPT, 1/2" NPT, G1/2, M20x1.5 of andere internationale normen |
| Materiaal behuizing | Roestvrij staal (316L of 304) of robuust fenol |
| Raam | Gehard veiligheidsglas of polycarbonaat |
| Milieubeoordeling | IP65 (stofdicht en beschermd tegen waterstralen) |
Veel voorkomende toepassingen van meters voor transmissie op afstand
Waar worden manometers met afstandsbediening gebruikt? Overal waar u de druk op afstand wilt monitoren of in een geautomatiseerd systeem wilt integreren.
Toepassingsgalerij
- Industriële pompen en compressoren:Controleer de pers-/zuigdruk op prestaties en veiligheid.
- HVAC/R-systemen:Gekoeld water, warm water en koudemiddeldrukbewaking in grote gebouwen.
- Procesindustrieën (chemie, olie en gas):Van cruciaal belang voor het monitoren van pijpleiding-, vat- en reactordruk in regelcircuits.
- Water- en afvalwaterzuivering:Bewaak de filterdruk, de pompstatus en de tankniveaus.
- Energieopwekking:Bewaking van stoom, voedingswater en smeersysteem.
- Productie & Automatisering:Hydraulische en pneumatische systeembesturing op productielijnen.
Het juiste model kiezen: uitvoergids
Het selecteren van de juiste externe drukmeter hangt af van de invoervereisten van uw systeem.
- Voor PLC analoge ingangsmodules:Kies de 4-20mA-uitgangsmeter. Dit is de meest voorkomende, geluidsbestendige industriële standaard voor transmissie over lange afstanden.
- Voor directe computer- of dataloggerverbinding:Kies de RS485 Modbus-uitgangsmeter voor multi-drop netwerkmogelijkheden en digitale gegevensintegriteit.
- Voor eenvoudigere besturingssystemen of frequentieregelaars (VFD's):De 0-10V-uitgangsmeter is een eenvoudige, kosteneffectieve oplossing.
Opmerkingen over installatie en bedrading
- Montage:Installeer de meter verticaal op een stabiel oppervlak of paneel met behulp van de meegeleverde beugel. Zorg ervoor dat het indien nodig gemakkelijk zichtbaar is voor lokale aflezing.
- Procesaansluiting:Gebruik geschikte afdichttape of schroefdraadafdichtmiddel op de mannelijke schroefdraad. Draai stevig vast om lekken te voorkomen, maar vermijd overmatig aandraaien.
- Elektrische aansluiting:Voor 4-20mA-modellen sluit u de twee draden in serie aan met de voeding (doorgaans 12-24V DC) en de PLC-ingang. Let op de polariteit.
- Inbedrijfstelling:Wanneer de meter eenmaal is ingeschakeld, geeft hij een signaal af dat overeenkomt met de gemeten druk (bijvoorbeeld 4 mA = nuldruk, 20 mA = volledige druk).
Veelgestelde vragen: Manometers op afstand
Vraag: Wat is het belangrijkste verschil tussen een externe manometer en een druktransmitter?
A: Een externe manometer heeft zowel een lokale wijzerplaat als een elektrische uitgang. Een druktransmitter heeft doorgaans geen lokale wijzerplaat en is een kleiner apparaat dat uitsluitend gericht is op het genereren van het uitgangssignaal. Onze meters bieden het voordeel van beide.
Vraag: Wat is de maximale transmissieafstand voor een 4-20mA-signaal?
A: Met de juiste draaddikte kan een signaal van 4-20 mA betrouwbaar meer dan 1000 meter of meer verzenden, omdat het een stroomsignaal is dat bestand is tegen spanningsval.
Vraag: Kunt u aangepaste drukbereiken en -uitgangen leveren?
EEN: Ja. Wij zijn gespecialiseerd in het aanpassen van meters voor specifieke bereiken, procesaansluitingen, elektrische uitgangen en wijzerplaatlogo's. Neem contact met ons op met uw wensen.
Klaar om betrouwbare drukmonitoring op afstand in uw systeem te integreren?
Blader hieronder door onze gedetailleerde productserie of neem contact op met ons technische team voor een gratis advies over de beste manometer met afstandsbediening voor uw toepassing.
